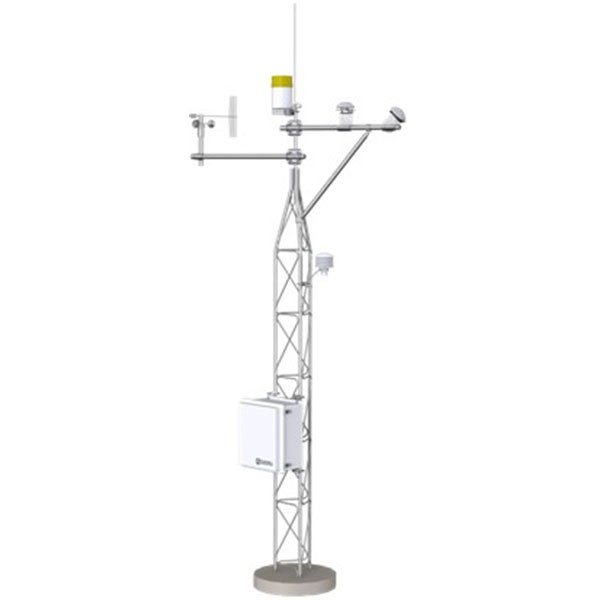

系統介紹：DJ-6511B太陽能輻射監測系統是一款專門為太陽能監測應用而設計的自動數據采集系統，典型的應用包括施工前階段太陽能資源評估、基線數據收集和性能監測，還可適用于固定角度太陽能光伏發電的用戶。該系統監測測量組件平面輻射POA和總輻射GHI，客戶可使用數據與發電量進行計算可以得到發電效率。系統可以很容易地為工作站通信到安裝等方面進行定制配件。通過環境、逆變器和儀表數據的單點數據網關，簡化了采集系統數據的過程。DJ-6511B使用CSI公司產品功能強大、可靠性高的數據采集器CR1000Xe，同時該系統可額外配其它傳感器，測量其它氣象要素，對組件進行全面的觀測。
系統特點：
采用預接線/預編程集成設計，縮短了安裝時間。
使用外殼外部的密封圓形連接器，簡化傳感器連接。
提供電池后備系統，可在斷電或網絡故障時進行數據采集。
模塊化設計可讓用戶自行定制需要測量的數據傳感器。
支持Modbus、CanBus和DNP 3.0，簡化了集成。
測量參數：
平面輻射、總輻射、降水、風速風向、空氣溫濕度、大氣壓力、太陽能板表面溫度等
可擴展測量參數：
太陽位置、可見度、雪水平等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000Xe數據采集器 |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） 無冷凝結露的環境 |  |
最大掃頻 | 1000Hz |
外殼材質 | 陽極氧化鋁 |
模擬輸入 | 16個單端輸入或8組差分輸入（需要單獨配置）。兩個測量不經處理的0-20 mA或4-20 mA信號的模擬輸入端口。四個具有脈沖或數字信號輸入輸出功能的模擬輸入端口。 |
脈沖計數 | 10個 (P1 to P2 and C1 to C8) |
電壓激勵終端 | 4個 (VX1 to VX4) |
最大輸出/輸入電流 | ±40 mA(電壓激勵) 50mA(穩壓3.3或5V) |
通信端口 | USB-C, Ethernet, RS232, RS485/422, CS I/O, CPI |
12V開關 | 2個端子，另加上CS I/O引腳8 |
數字I/O | 8個可配置為數字輸入輸出的端子(C1-C8)，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數以及UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI串口通信功能。端子可成對配置，用于某些功能5V或3.3V的電平邏輯。 |
輸入限制 | ±5 V |
模擬電壓精確度 | 此精度規格不包括傳感器或測量噪聲： 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) |
ADC | 24位 |
供電 | 10-36Vdc輸入 |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs |
網絡協議 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT |
通訊協議 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA, 01 83, I2C, SPI, CampbellCloud HTTPS/MQTTS和其他 |
內部存儲 | 4M的SRAM內存與75M的FLASH閃存，4M電池供電SRAM |
MicroSD卡擴展 | 最大支持16GB |
空閑消耗電流(平均值) | < 1.5 mA@12Vdc |
激活消耗電流(平均值) | 1.1 mA (1 Hz scan @ 24 Vdc) 1.7 mA (1 Hz scan @ 12 Vdc) 57 mA (20 Hz scan @ 12 Vdc) |
尺寸 | 23.8 x 10.1 x 6.2 cm |
重量 | 860g |
HYGROVUE10空氣溫濕度傳感器 |
傳感元件 | 由Campbell Scientific修改的SHT35 |
|
通訊標準 | SDI-12 V1.4（響應命令子集） |
電源電壓 | 7到28 Vdc |
EMC檢測 | 經測試并符合IEC61326：2013標準。 |
工作溫度 | -40℃至+ 70℃ |
主要外殼材料 | 白色PET-P |
電子密封分類 | IP67 |
傳感器帽直徑 | 12.5毫米（0.5英寸） |
連接器的主體直徑 | 18毫米（0.7英寸） |
長度 | 180毫米（7.1英寸），未裝電纜 |
傳感器體重量 | 50克（1.8盎司） |
重量 | 250克（8.8盎司），含5米（16.4英尺）電纜重量 |
功耗 |
休眠 | 50μA |
測量期間 | 0.6 mA（耗時0.5 s） |
相對濕度測量 |
測量范圍 | 0至100％RH |
精度（25℃時） | ±1.5％（在0至80％RH的范圍內） ±2％（在80至100％RH的范圍內） |
短期滯后 | <±1％RH |
其他溫度下的附加誤差 | <±1％RH（-40℃至+ 60℃） |
長期穩定性 | 每年±0.5％（清潔空氣條件下的最大漂移） |
數據分辨率 | 0.001％RH |
重復性 | 0.05％RH（3σ噪音水平） |
響應時間（安裝過濾器） | 8秒（空氣以1米/秒的速度移動時響應時間為63％） |
溫度測量 |
標準測量范圍 | -40℃至+ 70℃ |
準確性 | ±0.2℃（在-40至+ 70℃范圍內）±0.1℃（-20至+ 60℃范圍內） |
長期漂移 | 每年<0.03℃ |
數據分辨率 | 0.001℃下 |
重復性 | 0.04℃（3σ噪音水平） |
響應時間（安裝過濾器） | <130秒（空氣以1米/秒的速度移動時響應時間為63％） |
校準可追溯性 | NIST和NPL標準 |
EQ08-S輻射傳感器 |
光譜范圍 | 300～3000nm |  |
視角 | 180 |
靈敏度 | 10 μV/W/m2 |
輸出范圍 | -25 to +25 mV |
不對稱度 | ± 20% |
測量范圍 | 0 to +4000 W/m2 |
響應時間 | 14 秒 |
溫度范圍 | -35℃ to +60℃ |
水平分別率 | 0.1 |
電源要求 | 5-15vdc |
CS106氣壓傳感器 |
量程 | 500 - 1100 hPa |
|
長期穩定性 | ±0.1 hPa每年 |
設置時間 | 通電1s后達到完全精度 |
響應時間 | 測量后500ms達到完全精度 |
輸出電壓 | 0 - 2.5Vdc |
供電電壓 | 10 - 30V直流供電 |
海拔高度 | 低于海平面609.6米（2000英尺）(如礦井）至海拔4572米（15000英尺） |
精度 | ±1.0 hPa（-20℃ - +45℃） ±1.5 hPa（-40℃ - +60℃） 精度是指端點非線性、滯后、重復性和校準不確定性的平方根 ±0.3 hPa（+20℃） ±0.6 hPa（0℃ - 40℃） |
線性 | ±0.25 hPa |
滯后性 | ±0.03 hPa |
重復性 | ±0.03 hPa |
校準誤差 | ±0.15 hPa |
電流消耗 | < 4mA（活躍) < 1uA（休眠模式） |
溫度范圍 | -40℃ - +60℃ |
線纜長度 | 76.2cm |
尺寸 | 6.8×9.7×2.8 cm（2.7×3.8×1.1英寸） |
重量 | 90g |
034B風速風向傳感器 | 圖片 |
輸出信號 | 脈沖信號 |
|
工作溫度 | -30~70℃ |
反應時間 | 500 毫秒 |
測量范圍 | 0—75 m/s & 機械360o，電子356o |
啟動風速 | 0.4 m/s |
分別率 | ±07998 m/s & 0.5o |
典型精度 | 風速：0.11m/s（<10.1m>10.1m/s 時） 風向：±4o |
重量 | 907g |
CS241背面溫度傳感器 | 圖片 |
溫度傳感器類型 | 精密1000歐姆A級鉑電阻傳感器元件（Pt-1000） |
|
測量范圍 | -40° to +150°C |
A級PRT精度 | ±(0.15 + 0.002T)°C |
溫度系數 | TCR = 3850 ppm/K |
漂移 | 最大R0漂移0.04%（在400°C下1000小時后） |
測量電流 | 0.1 to 0.3 mA |
偏移量 | 溫度不確定度為當使用CR1000X測量和控制數據記錄器進行測量時，在-40°至+100°C的測量范圍內為±0.3°至0.4°C。 |
陽極材料 | 氧化鋁 |
傳感器直徑 | 2.54 cm |
高度 | 0.419 cm |
重量 | 27 g |
TE525MM雨量傳感器 |
傳感器類型 | 帶干簧管翻斗式 |
|
材料 | 陽極氧化鋁 |
工作溫度 | 0°to 50℃ |
分辨率 | 1次翻動 |
每次翻動容量 | 4.73ml |
每次翻動降雨量 | 0.1mm |
測量不確定性 | 1.0%最高達 50 毫米/小時 |
電纜類型 | 2 芯屏蔽電纜 |
漏斗口直徑 | 24.5 厘米 |
高度 | 9.21 厘米 |
線纜重量 | 0.1 千克/每 3.05 米長度 |
翻斗重量 | 1.1KG |
T40W-40AH (40W/40AH太陽能供電套件) |
太陽能組件技術參數 |
|
|
額定峰值功率 | 40W |
開路電壓（Voc） | 21.5V |
峰值電壓（Vmp） | 17.5V |
峰值電流（Imp） | 2.29A |
短路電流（Isc） | 2.55A |
執行標準 | GB/T 9535-1998 |
電池片效率 | ≥16% |
使用環境溫度 | -40℃到85℃ |
FF | 73% |
表面最大負載能力 | 60m/s（200kg/sq.m） |
蓄電池技術參數 |
|
額定電壓 | 12V |
額定容量 | 40AH |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） |
使用溫度范圍 | -40℃ 至 50℃ |
保存溫度范圍 | 5℃ 至 40℃ |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 |
整體技術參數和性能 |
|
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A |
保護和自恢復功能 | 具有充放電保護及自恢復功能 |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 |
防護機箱套件 |
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 |
鎖的位置 | 長邊位置帶雙鎖 |
使用環境溫度 | -40℃ ~ 80℃ |
電氣絕緣 | 完全絕緣 |
抗紫外線能力 | UL 508 |
可燃性等級 | UL 746C 5" |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 |
4G全網通通訊技術參數表 |
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) |
發射功率 | <23dBm |
接收靈敏度 | <-98dBm |
CPU | 工業級32位通信處理器 |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
供電 | DC 5~36V |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) |
省電和激活 | 支持短信激活、IO激活、電話激活等 |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 |
