系統介紹：

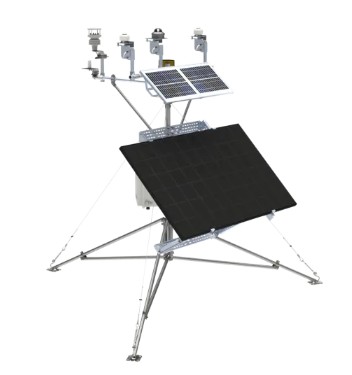

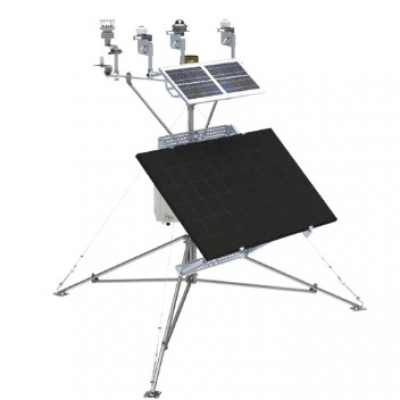

DJ-6512是一款A(yù)級氣象站，專門為太陽能資源評估而設計。DJ-6512是一個可靠、高質量的太陽能資源評估系統，按照最高行業標準設計，可提供準確的數據測量。
DJ-6512提供現場數據，這些數據對于全面了解項目現場的太陽能資源和可變性至關重要。評估站的主要目標是對該地區的太陽能資源進行長期、連續的監測評估。通過高精度的測量設備,可以實時獲取該地區的日射量、氣溫、濕度、風速等參數。這些數據將用于評估該地區的年平均總輻射量(年照)、輻照均勻性、氣候環境對光伏發電的影響等。
特點：
含CR1000Xe測量控制數據采集器。
即使在斷電和網絡故障的情況下，也能通過電池支持站點持續收集數據。
靈活的數據檢索選項，方便可靠地收集和存儲數據。
可根據項目需求進行定制。
工業化設計、編程和測試保證正確接線、減少部署時間和減小誤差。
測量參數：
太陽輻射（全球水平輻射度 (GHI)、漫反射輻射度 (DHI)、計算直接法線輻射度 (DNI)、反射率）
氣象（空氣溫度、大氣壓、相對濕度、降水、風向、風速）
污損監測
技術參數：
CR1000Xe數據采集器 | ||
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） 無冷凝結露的環境 |  |
最大掃頻 | 1000Hz | |
外殼材質 | 陽極氧化鋁 | |
模擬輸入 | 16個單端輸入或8組差分輸入（需要單獨配置）。兩個測量不經處理的0-20 mA或4-20 mA信號的模擬輸入端口。四個具有脈沖或數字信號輸入輸出功能的模擬輸入端口。 | |
脈沖計數 | 10個 (P1 to P2 and C1 to C8) | |
電壓激勵終端 | 4個 (VX1 to VX4) | |
最大輸出/輸入電流 | ±40 mA(電壓激勵) 50mA(穩壓3.3或5V) | |
通信端口 | USB-C, Ethernet, RS232, RS485/422, CS I/O, CPI | |
12V開關 | 2個端子，另加上CS I/O引腳8 | |
數字I/O | 8個可配置為數字輸入輸出的端子(C1-C8)，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數以及UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI串口通信功能。端子可成對配置，用于某些功能5V或3.3V的電平邏輯。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 此精度規格不包括傳感器或測量噪聲： 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-36Vdc輸入 | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
網絡協議 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通訊協議 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA, 01 83, I2C, SPI, CampbellCloud HTTPS/MQTTS和其他 | |
內部存儲 | 4M的SRAM內存與75M的FLASH閃存，4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持16GB | |
空閑消耗電流(平均值) | < 1.5 mA@12Vdc | |
激活消耗電流(平均值) | 1.1 mA (1 Hz scan @ 24 Vdc) 1.7 mA (1 Hz scan @ 12 Vdc) 57 mA (20 Hz scan @ 12 Vdc) | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
EQ08-S & EQ08-SE/SC總輻射傳感器 | 圖片 | |
響應時間（95%） | 0.3s |  |
零偏移：a）-200 W.m-2 | < + 0.2W.m-2(不通風) | |
b) 5K.h-1 | < ± 0.2 W.m-2（加熱器關閉） < ± 1W.m-2（加熱器打開） | |
c)總響應 | < ± 5W.m-2 | |
非穩定性（每年） | < 0.1% | |
非線性 ( 100-1000W.m-2) | < ± 0.2% | |
方向誤差(w.r.t. 1000 W.m-2) | ± 10 W.m-2 (30-80°) | |
光譜誤差(280 to 4,000 nm) | < ± 0.4 W. m-2 | |
光譜選擇性 （0.35至1.5μM） | < 3% | |
溫度誤差（50K區間） | < ± 1% | |
傾斜誤差（0-90°） | < ± 0.2% | |
附加信號處理錯誤 | ER08-S，不適用 ER08-SE/SC；<±2 W.m-2 | |
視角 | 360° | |
輻照度 | 0—4000W/m2 | |
光譜范圍 | 300—3000nm (正常)；305—2700nm (50%) | |
靈敏度 (典型) | ER08-S：7 μV/ W/m2；ER08-SE：1.0mV/ W/m2 ER08-SC: 100±5 W.m-2/mA, 0-1,600 W.m-2 | |
校準精度 | < ±1.5 W/m2(可溯源WRR) | |
輸出阻抗 | ER08-S：6K?；ER08-SE：65 ? | |
測量輸入阻抗 | ER08-S: >10 M?; ER08-SE:>1M ? | |
供電需求 (除ER08-S) | 7—15 VDC； 6mA (ER08-SE), 15-20mA (ER08-SC) | |
工作溫度 | -40—80℃ | |
水平泡分辨率 | 0.1° | |
干燥劑 | 橙色硅膠，無毒 | |
電纜長度 | 6m | |
尺寸大小 | 230 x 230 x 180mm | |
凈重量 | 2Kg；0.8Kg | |
METSENS500一體式氣象五要素傳感器 | ||
測量參數 | 空氣溫度、大氣壓、相對濕度、風向、風速 |  |
采樣頻率 | 1Hz | |
數字通信模式 | 串行RS-232、RS-485、SDI-12、NMEA、Modbus、ASCII | |
防護等級 | IP66 | |
符合的標準 | 符合CE、RoHS認證； 所有單獨的參數均符合或超過IEC 61724-1（2017,2021）的規格。 | |
工作溫度范圍 | -40℃ - +70℃ | |
工作電壓 | 5-30V直流供電 | |
12直流供電時的典型電流消耗值 | 25mA（持續高功耗模式供電） 0.7mA（生態友好型供電方式；1小時輪詢一次） | |
重量 | 0.7kg（1.5磅） | |
空氣溫度測量： | ||
工作溫度 | -40℃ - +70℃ | |
分辨率 | 0.1℃ | |
精度 | ±3℃（20℃時） | |
相對濕度測量： | ||
量程 | 0-100% | |
分辨率 | 0.1 | |
精度 | ±2%（20℃，相對濕度處于10-90%時） | |
氣壓測量： | ||
量程 | 300-1100 hPa | |
分辨率 | 0.1hPa | |
精度 | ±0.5hPa（25℃時） | |
風速測量： | ||
量程 | 0.01-60m/s | |
精度 | ±3%（風速低于40m/s時） ±5%（風速處于40-60m/s時） | |
分辨率 | 0.01m/s | |
觸發值 | 0.01m/s | |
風向測量： | ||
量程 | 0°- 359° | |
分辨率 | 1° | |
單位 | 度 | |
精度 | ±3° | |
SPN1日照輻射傳感器 | 照片 | |
總體精度： 總輻射及散射 | ±5%（日積分） ±5%±10 W.m-2（每小時平均值） ±8%±10 W.m-2（單個讀數） |
|
分辨率 | 0.6 W.m-2 = 0.6 mV | |
范圍 | 0 to >2000 W.m-2 | |
模擬輸出靈敏度 | 1 mV = 1 W.m-2 | |
模擬輸出范圍 | 0 – 2500 mV | |
日照狀態閾值 | 120 W.m-2在直射光束中 | |
精度：日照狀態 | ±10% | |
精度：余弦校正 | 0-90°頂角入射光的±2% | |
精度：方位角 | ±5%（360°旋轉） | |
溫度偏移系數 | ±0.02%/℃ | |
溫度范圍 | -20至70℃ | |
校準周期 | 廠家校準，建議每2年一次 | |
響應時間 | ＜200ms | |
光譜響應 | 400-2700nm | |
光譜靈敏度變化 | 10% | |
非線性 | ＜1% | |
傾斜響應 | 可忽略不計 | |
零偏移 | < 3 W.m-2 環境溫度每小時變化 5℃ 時 溫度 < 3 W.m-2 暗讀數 | |
工作緯度范圍 | -90°至+90° | |
環境 | IP67 | |
日照狀態輸出 | 無日照=開路 有日照=接地短路 | |
供電 | 2mA（喚醒），＜30μA （睡眠） 5V-15V DC | |
加熱器供電 | 12V-15V DC,高達1.5A | |
加熱器控制 | 外部溫度低于0℃時，持續變化至20W輸出 | |
最低無冰雪溫度 （使用加熱器時使用） | -20℃在風速0 m/s 時 -10℃在風速2 m/s 時 | |
可選安裝選項 | 3×M5底座螺紋孔，直徑108mm， 120°間距 | |
尺寸和重量 | 直徑126mm×高94mm，786g | |
CS241 Pt-1000 A級模塊背面溫度傳感器 | ||
傳感器類型 | 精密1000歐姆A級鉑電阻傳感器元件（Pt-1000） |  |
工作溫度范圍 | -40° 至 +150°C | |
A級PRT精度 | ±(0.15 + 0.002T)°C | |
溫度系數 | TCR = 3850 ppm/K | |
長期穩定性 | 最大R0漂移0.04%（在400°C下1000小時后） | |
測量電流 | 0.1 至 0.3 mA | |
不確定度 | 當使用CR1000X測量和控制數據記錄器進行測量時，在-40°C至+100°C的測量范圍內，溫度不確定度為±0.3°C至0.4°C | |
圓盤材料 | 陽極氧化鋁 | |
盤直徑 | 2.54 cm (1.0 in.) | |
高度 | 0.419 cm (0.165 in.) | |
重量 | 約27g（0.06lb），帶連接器和1 m (3 ft)電纜 | |
傳感器電纜： | ||
護套材料 | 白色半光澤PFA | |
最小彎曲半徑 | 距離傳感器盤至少6mm（0.25in） | |
電纜直徑 | 0.216 cm (0.085 in.) | |
電纜長度 | 0.9144 m (3 ft) | |
