系統介紹：開路二氧化碳和水汽通量觀測系統，采用渦動協方差原理，是一種微氣象學的測量方法，利用快速響應的傳感器來測量大氣——下墊面間的物質交換和能量交換。是一種直接測算通量的標準方法,是測定生態系統物質、能量交換通量的關鍵技術。由于測量方式和原理不同，渦動觀測系統分為開路渦動觀測系統和閉路渦動觀測系統。
渦動觀測系統可以測量能量通量（顯熱通量、潛熱通量、動量通量）和物質通量（CO2 / H2O / CH4 / N2O）以及一些空氣動力學參數等,主要應用于邊界層理論研究、大氣擴散、能量收支研究、水分等物質收支等眾多領域。
通量觀測適用于森林、草地、農田、沙漠、城市、水域等各種下墊面環境，被廣泛應用于中科院、林科院、氣象局、海洋局及各科研領域?qū)^(qū)域碳、水循環過程的研究；做為測算生態系統與大氣間物質和能量交換信息的有效手段，為分析地圈-生物圈-大氣圈的相互作用提供重要的數據基礎，為大尺度、長期和連續的科學研究提供支撐。

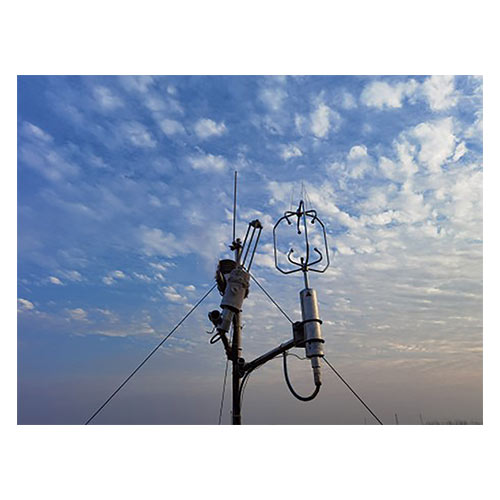

系統概述：開路渦動系統可以測量感熱通量、動量通量、大氣和地表面之間二氧化碳和水汽的通量。這個系統包括一個數據采集器，快速響應、三維超聲波風速計和快速響應的標量傳感器。一個獨立的測量溫濕度的低速響應的傳感器也是需要的，它測量的數據可以為計算氣象變量做參考。水平的風速風向可以被數據采集器計算出來，用三維超聲波風速計測量出來的數據。
系統特點：
可定制的系統，可提供一系列的測量選擇
低功耗，適用于太陽能供電
可以長期野外監測
經濟實用，易于安裝和維護
沒有來自二氧化碳和其他氣體分子的交叉干擾
無運動部件，穩定可靠
超靈敏的激光光譜學帶來極低的漂移
測量參數：
二氧化碳通量、水汽通量、動量通量、湍流強度、三維超聲波風速、空氣溫濕度
可擴展測量參數：
氣壓、總輻射、光合有效輻射、土壤水分、土壤溫度、土壤熱通量等
技術參數：
CR1000Xe數據采集器 | ||
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） 無冷凝結露的環境 |  |
最大掃頻 | 1000Hz | |
外殼材質 | 陽極氧化鋁 | |
模擬輸入 | 16個單端輸入或8組差分輸入（需要單獨配置）。兩個測量不經處理的0-20 mA或4-20 mA信號的模擬輸入端口。四個具有脈沖或數字信號輸入輸出功能的模擬輸入端口。 | |
脈沖計數 | 10個 (P1 to P2 and C1 to C8) | |
電壓激勵終端 | 4個 (VX1 to VX4) | |
最大輸出/輸入電流 | ±40 mA(電壓激勵) 50mA(穩壓3.3或5V) | |
通信端口 | USB-C, Ethernet, RS232, RS485/422, CS I/O, CPI | |
12V開關 | 2個端子，另加上CS I/O引腳8 | |
數字I/O | 8個可配置為數字輸入輸出的端子(C1-C8)，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數以及UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI串口通信功能。端子可成對配置，用于某些功能5V或3.3V的電平邏輯。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 此精度規格不包括傳感器或測量噪聲： 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-36Vdc輸入 | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
網絡協議 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通訊協議 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA, 01 83, I2C, SPI, CampbellCloud HTTPS/MQTTS和其他 | |
內部存儲 | 4M的SRAM內存與75M的FLASH閃存，4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持16GB | |
空閑消耗電流(平均值) | < 1.5 mA@12Vdc | |
激活消耗電流(平均值) | 1.1 mA (1 Hz scan @ 24 Vdc) 1.7 mA (1 Hz scan @ 12 Vdc) 57 mA (20 Hz scan @ 12 Vdc) | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
HKT-Wind3D 型超聲波風速風向傳感器 | ||
風速 |  | |
測量范圍 | 0～100m/s | |
分辨率 | 0.01m/s | |
精度 | < 1.5% RMS | |
風向 | ||
測量范圍 | 0-359.9° | |
分辨率 | 1° 或 0.1° | |
精度 | 2° （ 1° Min） | |
聲速 | ||
測量范圍 | 300-360m/s | |
分辨率 | 0.01m/s | |
數字輸出 | ||
通訊接口和協議 | RS232， RS485,ASCII 文本或二進制格式 | |
波特率 | 9600到115200 | |
模擬輸出 | ||
4通道輸出 | 12 位輸出精度 | |
輸出范圍 | 由軟件設定 | |
輸出方式 | 4-20mA， 0-5V， 0-10V | |
型號輸出 | ||
刷新率 | 1,2,4,8,10,16,20,32,50HZ(MAX) (注意：處于極限刷新率時，通訊速 率不得低于 115200) | |
輸出方式 | m/s,Km/H,風級 | |
輸出格式 | ASCII/ModBus | |
特殊功能 | ||
低溫除冰 | 高分子內壁式碳基加熱膜 （需定制） | |
低功耗 | 5 級低功耗設計， 最低工作電流不 超過 100uA（野外環境@ 20°C） | |
地磁傳感器 | 自帶地磁傳感器對水平測試方向進 行自校準 | |
電源要求 | 12-24V DC，小于650mA，功耗小于10W | |
工作溫度 | -40-60℃ | |
環境濕度 | 5-100% | |
尺寸 | 750 × 245mm | |
重量 | 1.7kg | |
TR1102 開路式CO2/H2O二氧化碳水汽分析儀 | 圖片 | |
CO2精度(@10Hz) | 0.13ppm |  |
CO2測量范圍 | 0~2000ppm | |
H2O精度(@10Hz) | 3.25ppm | |
H2O測量范圍 | 0~5% | |
測量頻率 | 1~100Hz | |
工作溫度 | -20~+60 | |
環境濕度 | 0~85% | |
供電電壓 | 12V-36V | |
主機功耗 | 3W | |
數據接口 | RS485/RS422 | |
尺寸 | 116*536mm | |
主機重量 | 3.78kg | |
DG10TH空氣溫濕度傳感器 | 圖片 | |
測量范圍 | 溫度：-40至80 ℃；濕度：0至100％RH |  |
20 C時的精度 | 溫度：±0.2℃；濕度：精度：最高±1.8% RH | |
長期穩定性 | 溫度：低于0.1℃/年；濕度：小于1％/年 | |
輸出信號 | RS485 | |
傳感器類型 | 瑞士SENSIRION高精度溫濕度傳感器 | |
輸入電壓 | 3.6V～30V | |
防護等級 | IP54 | |
工作環境 | -40~85℃; 0至100％RH | |
