系統簡介：

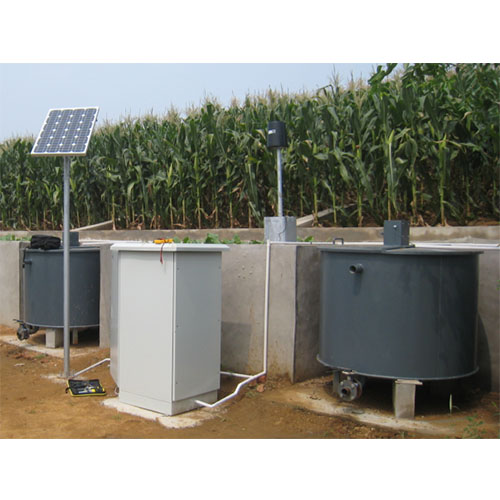

地表徑流是水土流失相關研究中的一個重要指標。傳統的測量方法一般是人工測量，難以保證數據的實時性和準確性。儲水桶式地表徑流測量系統使用儲水桶匯集徑流小區中的地表徑流，最后通過超聲波液位傳感器測量其水位高度，得出地表徑流量，優勢在于長期實時監測，并將地表徑流匯集起來，方便后續測量養分流失、含沙量等指標。
系統特點：
實時監測，結合降雨量得出每個時刻的地表產流量；
匯集地表徑流，方便測量產沙量及養分流失；
太陽能供電，可長期監測；
數據存儲量大，保證數據的完整性。
可以用于徑流泥沙取樣和泥沙分析
測量參數：
降雨量、地表徑流量
可擴展測量參數：
氣象參數（風速、風向、溫濕度等）、土壤水分
技術參數：
DJ-6095S數據采集器 | 圖片 | |
工作溫度 | -40°C到+70°C |  |
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量；選配擴展板，最多可測支持60個單端輸入 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
擴展板 | 19位分辨率，量程可選5mV、50mV、500mV、5000mV，阻抗小于1KΩ，基本分辨率分別為0.5uV、5uV、0.05mV、0.5mV，精度±(0.01%*讀數+2*量程分辨率) | |
供電 | 使用外接電池時：11-24V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
電力消耗 | 休眠：0.24mA，空閑：4.6mA，測量：12mA(不含傳感器)，網絡發送：平均40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲，云端數據計算，云端歷史曲線顯示，提供API數據服務，提供私有化平臺數據對接（數據直發私有平臺） | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |
尺寸 | 350mm×250mm×120mm | |
重量 | 4.5kg | |
防護等級 | IP65 | |
6466翻斗式雨量計 | ||
傳感器類型 | 帶干簧管的翻斗 |
|
雨水收集面積 | 214 cm2 | |
電纜長度 | 12米 | |
雨量計材料 | 抗紫外線的ABS材料 | |
雨量精度 | 降雨速率達到250mm/hr時，精度為降雨總量的±3% 其他情況下，精度為0.01"/0.2mm，以較大者為準 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直徑x高) | 16.5cm*24cm（不包含防鳥真的高度） | |
重量 | 1.8kg | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
DJ-4001 雷達水位計（80Ghz） | ||
測量參數 | 水位高度/距離 |  |
測量精度 | ±2mm | |
量程 | 0.1～40m | |
分辨率 | 1mm | |
啟動時間 | 100ms（最快） | |
發射頻率 | 77～81Ghz(帶寬4G) | |
輸出功率(EIRP) | ≤20dBm(典型值為13dBm) | |
波束寬度 (-3dB) | 水平方向： 6° 垂直方向： 6° | |
供電和通訊： | ||
電源供應器 | 9-24 VDC（典型值為12V） | |
耗電 | 20mA | |
線纜 | 4根線：電源線、地線、數據線A、B | |
波特率 | 默認115200，可調 | |
通訊協議 | 使用RS485通信方式，ASCII/Modbus協議可自由切換 | |
工作環境： | ||
工作溫度 | -45℃ - 85℃ | |
尺寸規格： | ||
外形尺寸 (直徑x高) | Φ66x96 mm | |
重量 | 212g | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
