系統簡介：
用于測量流速從低到高變化大的水流的流量，大的水流如季節性降雨或暴雨導致的大地表徑流，也適合測量農田灌溉水流或高山融化的雪水水流。排水量是指在一定時間內流過水堰的水量。一般測量流速，流速的單位是升/秒或立方米/小時。徑流量測量系統可在明渠端口準確測量大氛圍變化的水流量，這時流出的水量因重力是自然排放的。
工作原理：

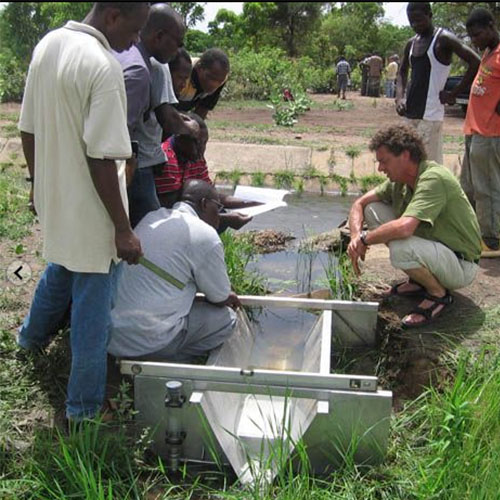

采用RBC水槽用于測量水流量，如灌渠的水流。與已知的水槽如WSC和巴歇爾氏測流槽相比，RBC水槽更加準確。標準的測量范圍從0.1-8.7升/秒至2.0-145升/秒，如有需要更大的水槽也可特制。與壓力傳感器和數采儀連接可以建立自動觀測系統。要保證測量的準確性，放置測流槽時一定要注意水流經測流槽時不能有阻礙。將測流槽水平放置后即可開始測量。測量水在入口處的波動情況。測流槽末端有一個靜水井，可以在那里讀取水波動的測量情況。運用標準公式就可以推算出水流量。 可以在數據記錄器上連接一個壓力傳感器。
系統特點：
完整的地表徑流系統，適合農業生產、科研和水利測量等用途
易安裝、便于維護
測量精度高，無須人工參與
要素靈活組配
集數據采集和無線通訊于一體，并具有圖表顯示功能
數據采集密度可以自行設置
狀態監控
支持交流 / 太陽能供電方式
免維護，適合于野外應用
可單站應用也可組網布點，無線數據傳輸
大容量數據存儲器
可以外接各類土壤，環境氣象傳感器
測量參數：
降雨、流量
技術參數：
DJ-6095數據采集器 | 圖片 | |
工作溫度 | -20 至 70°C，使用外部電池低溫可擴展至-40℃ |
|
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
供電 | 使用內置鋰電池時：18-24V，最大充電電流2A 使用外接電池時：12-16V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
內部鋰電池 | 根據需求可選16Ah/12.8V磷酸鐵鋰電池 | |
電力消耗 | 休眠：0.22mA，測量：12mA(不含傳感器)，網絡發送：最大40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲 | |
充電 | 內置 MPPT 功能的太陽能充電控制電路 | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |
DJ-5020整體式三角堰 | 圖片 | |
材質 | SUS304不銹鋼 | |
尺寸（可定制） | 1500*400*500mm | |
測井尺寸 | Φ200*1200mm | |
流量測量范圍 | 0-30L/s(升/s) | |
輸出信號 | SDI12 | |
水位測量范圍 | 0-400mm | |
水位測量精度 | 0.1mm | |
翻斗式雨量計（6466M） | ||
傳感器類型 | 帶干簧管的翻斗 |  |
雨水收集面積 | 214 cm2 | |
電纜長度 | 12米 | |
雨量計材料 | 抗紫外線的ABS材料 | |
雨量精度 | 降雨速率達到250mm/hr時，精度為降雨總量的±3% 其他情況下，精度為0.01"/0.2mm，以較大者為準 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直徑x高) | 16.5cm*24cm（不包含防鳥真的高度） | |
重量 | 1.8kg | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
T40W (太陽能供電套件) | ||
太陽能組件技術參數 |  | |
額定峰值功率 | 40W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 1.10A | |
短路電流（Isc） | 1.197 | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
