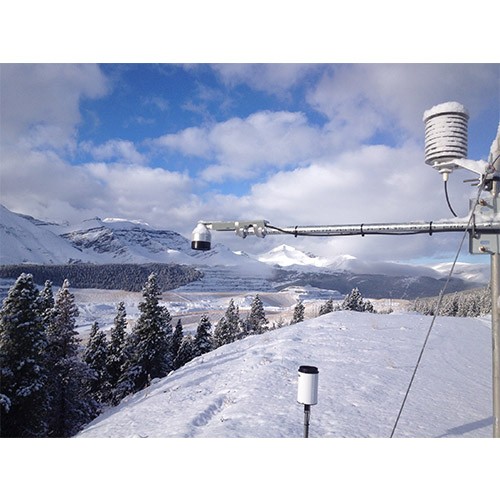

DJ-6496超聲波雪厚水位監測系統是通過安裝于固定高度的超聲波傳感器向下方液位面發射超聲波，根據回波延遲測定待測液位面高度，即雪厚或者水位的無人值守式連續在線監測系統。同時具備自動溫度補償功能，可以根據實況溫度，對非理想環境下的超聲波傳播速度進行補償完善，更加準確的測量下方液位面的相對高度，并對此類雪厚水位等液位高度研究提供連續準確的數據支持。
系統介紹：
DJ-6496超聲波雪厚水位監測系統是通過安裝于固定高度的超聲波傳感器向下方液位面發射超聲波，根據回波延遲測定待測液位面高度，即雪厚或者水位的無人值守式連續在線監測系統。同時具備自動溫度補償功能，可以根據實況溫度，對非理想環境下的超聲波傳播速度進行補償完善，更加準確的測量下方液位面的相對高度，并對此類雪厚水位等液位高度研究提供連續準確的數據支持。
系統特點：
低噪音、高精度的雪深測量
實時監測，根據雪厚以及水位數據，觀測積雪融化情況；
對積雪融化引發的流量激增進行預警；
太陽能供電，可長期監測；
數據存儲量大，保證數據的完整性。
測量參數：
空氣溫度、濕度、氣壓、雪厚、水位
可擴展測量參數：
氣象參數（風速、風向、降雨等）、土壤水分、雪當量等
技術參數：
DJ-6095S數據采集器 | 圖片 | |
工作溫度 | -40°C到+70°C |  |
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量；選配擴展板，最多可測支持60個單端輸入 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
擴展板 | 19位分辨率，量程可選5mV、50mV、500mV、5000mV，阻抗小于1KΩ，基本分辨率分別為0.5uV、5uV、0.05mV、0.5mV，精度±(0.01%*讀數+2*量程分辨率) | |
供電 | 使用外接電池時：11-24V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
電力消耗 | 休眠：0.24mA，空閑：4.6mA，測量：12mA(不含傳感器)，網絡發送：平均40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲，云端數據計算，云端歷史曲線顯示，提供API數據服務，提供私有化平臺數據對接（數據直發私有平臺） | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |
尺寸 | 350mm×250mm×120mm | |
重量 | 4.5kg | |
防護等級 | IP65 | |
SnowVUE10超聲雪厚傳感器 | ||
供電 | 9 - 18 Vdc |
|
靜態電流消耗 | < 300 μA | |
有功電流消耗 | 210 mA (峰值) 14 mA (20°C平均值) | |
預熱時間 | 2 秒 | |
輸出 | SDI-12 (version 1.4) | |
耗電 | 休眠狀態：<1 mA | |
測量范圍 | 距離傳感器 0.4 至 10 m | |
雪深 | 0-9.6M | |
精度 | 到目標距離的 0.2%:精度規格適用于傳感器和平坦固體目標之間溫度均勻的靜止空氣。 空氣運動、聲波路徑上的溫度梯度、雪密度以及實際溫度和測量溫度之間的差異都會影響精度。需要外部溫度補償。
| |
分辨率 | 0.1 mm | |
所需的光束角間隙 | 30° | |
工作溫度 | -45°至 +50°C | |
可抵御溫度范圍 | -55° 至 +80°C（當傳感器恢復到工作溫度時將恢復正常工作） | |
濕度范圍 | 0 to 100% (不結露) | |
傳感器主體材料 | 耐腐蝕、III 型陽極氧化鋁 | |
傳感器接頭 | M12, male, 4-pole, A-coded | |
傳感器線纜 | 聚氨酯護套屏蔽線纜 | |
線纜直徑 | 4.8mm | |
最大線纜長度 | 60 m | |
傳感器長度 | 9.9 cm | |
傳感器重量 | 293 g | |
EMS 36S空氣溫度、濕度、氣壓傳感器 | ||
輸出 | SDI-12 1.3版本 |
|
溫度測量范圍 | –40-60°C | |
溫度精度 | ± 0.2 °C | |
濕度測量范圍 | 0-100% | |
濕度精度 | ± 2% | |
氣壓測量范圍 | 300-1300 hPa | |
氣壓精度 | ±1 hPa | |
尺寸(直徑x長度) | 22 x 92mm | |
重量 | 26g | |
使用環境溫度 | -40 to 80 °C | |
使用環境濕度 | 0-100% | |
PWCS71超聲水位傳感器 | ||
傳感器類型 | 超聲 |
|
測量范圍 | 0.25 到 4 米 | |
測量精度 | ±0.25%滿量程 | |
輸出信號 | RS485/Modbus協議 、 4~20mA/HART協議 | |
防爆等級 | Exia IIB T6 Ga | |
防護等級 | 鋁外殼IP68 | |
分辨率 | 1mm | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
