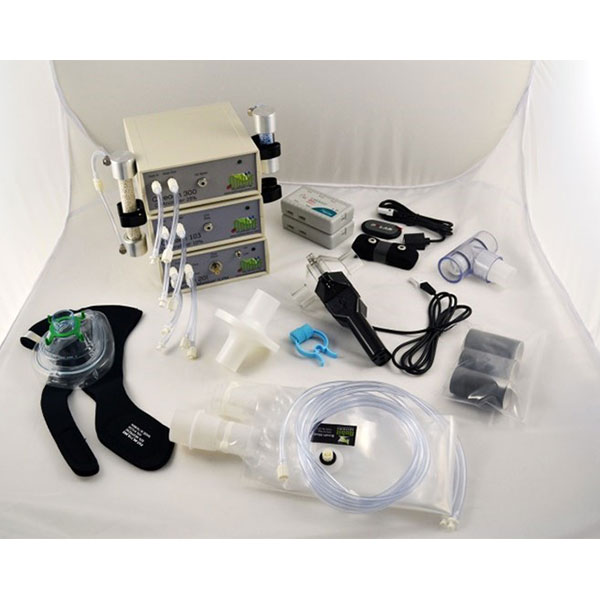

用途：Q-teach人體二氧化碳和氧氣測量教學套件是專為人體呼吸測量原理而設計的教學設備。主要通過測量混合呼出氣體中的二氧化碳和氧氣的交換。此外，該套件還可用于測量人體的肺活量和體積。該套件包含所有教學需要的：NDIR非色散紅外二氧化碳分析儀（10%）、原電池型氧氣分析儀（25%）、氣體泵/流量計（1LPM）、帶鼻夾和一次性細菌過濾器的肺活量計、無線心率監測儀、呼吸混合氣袋、帶支架的面罩以及帶適配器的無重復吸入閥。數據可以通過兩個數據接口和軟件進行采集。此外，還提供了兩個實驗方案，其中包含計算模板。操作手冊和實驗室手冊保存在U盤上，并且實驗室手冊詳細描述了如何使用這個套件完成實驗。操作手冊提供可編輯的格式，方便教師添加或編輯信息，并對所有組件進行了說明，提供了使用指南。
技術參數：
Q-teach 103二氧化碳分析儀 | |
工作原理 | 非色散紅外氣體分析儀 |
氣體采樣模式 | 流動的氣體，密封的樣品室 |
最大流速范圍 | 650毫升/分鐘 |
最大測量范圍 | 0-10% |
分辨率 | 0.05% |
響應時間 | 約25秒（250毫升/分鐘下，達到最終值的95%） |
預熱時間 | 約15分鐘（在22℃） |
標定調節 | 零點 |
工作溫度范圍 | 0~50℃ |
存儲溫度范圍 | -40~+70℃ |
工作壓力范圍 | ±1.5%當?shù)氐钠骄鶜鈮?/p> |
工作濕度范圍 | 5~95% RH，非冷凝（建議吸濕后的氣體） |
壓力相關性 | +0.19%讀數/mm Hg |
供電需求 | 12VDC 120/220 AC適配器 |
電流需求 | 平均125mA，峰值450 mA |
尺寸 | 6.5×15×15.5厘米（H×W×D） |
重量 | 590克 |
Q-teach 300氧氣分析儀 | |
工作原理 | 原電池型 |
測量范圍 | 0~25% |
分辨率 | 0.05% |
Q-teach 201氣體泵/流量計 1LPM | |
S184肺活量計 | |
S182無線心率監測儀 | |
C610數據采集器 | |
通訊接口 | 全速USB 2.0 |
最大采樣速率 | 每秒100000次采樣 |
模擬輸入 | 3個 |
數值輸入 | 2個 |
尺寸 | 10.5×8.5×2.6厘米 |
