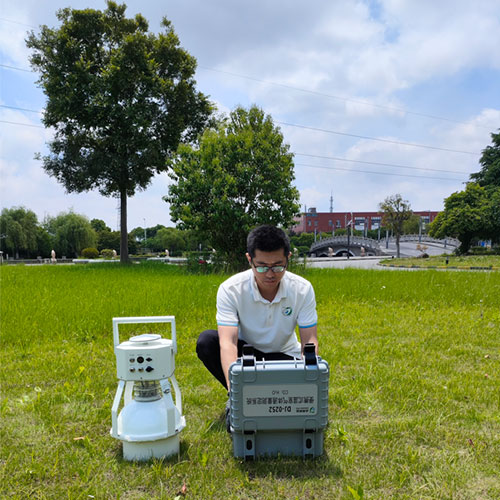

便攜式溫室氣體通量測定系統由主控模塊、氣體分析模塊和土壤呼吸室組成。主控模塊可以集成分析模塊、氣壓、溫濕度、GPS等數據，控制系統運行狀態，根據客戶需求進行氣體通量或者呼吸速率的計算；氣體分析模塊，可根據客戶需求可配置了NDIR分析模塊或可調諧激光光譜分析技術（TDLAS）分析模塊；根據測量對象的不同，還可以選擇不同的前端采樣模塊
用途：隨著全球變化研究的廣泛開展，氣體通量的監測越來越受到關注。氣體通量的測定通常包括植物葉片與大氣界面氣體通量測定，土壤表面與大氣界面氣體通量測定、生態系統與大氣界面氣體通量測定等。
便攜式溫室氣體通量測定系統由主控模塊、氣體分析模塊和土壤呼吸室組成。主控模塊可以集成分析模塊、氣壓、溫濕度、GPS等數據，控制系統運行狀態，根據客戶需求進行氣體通量或者呼吸速率的計算；氣體分析模塊，可根據客戶需求可配置了NDIR分析模塊或可調諧激光光譜分析技術（TDLAS）分析模塊；根據測量對象的不同，還可以選擇不同的前端采樣模塊，例如土壤呼吸室、光合呼吸室以及適用于水面測量的浮漂式呼吸室。根據前端采樣模塊不同，可以自由設定計算參數，控制系統能夠自動根據參數設定實時進行通量（呼吸速率）計算。
技術原理：
氣體分析模塊標準配置了可調諧激光光譜分析技術（TDLAS）的CO2/CH4/H2O分析模塊，可調諧激光光譜分析技術（TDLAS）利用可調諧半導體激光器窄線寬和波長可調諧特征對特征氣體近紅外“指紋”特征吸收譜線進行探測，具有高靈敏、高分辨率、快速響應，非接觸監測等優點。將TDLAS 技術與開放式長光程技術、微弱信號檢測、自動增益調節技術相結合，監測范圍廣、調校簡單、可以實現高時間分辨率、高靈敏生態環境溫室氣體激光在線檢測。自主開發的APP 程序通過無線與主控模塊相連，根據采樣模塊不同，可以自由設定計算參數，控制系統能夠自動根據參數設定實時進行通量（呼吸速率）計算，更方便野外實時測量觀測。
特點：
中紅外腔增強技術實現高時間分辨率、高靈敏測量
免標定，無需標準氣體定時標定
不受背景氣體交叉干擾
功耗低，鋰電池供電可達8小時
擴展性高，可以附加多種傳感器（例如：GPS，光輻射傳感器等）
操作性強，強大的數據處理功能，能夠在線實時進行數據處理
用戶定制化程度高
部分應用單位：
? 煙臺海岸帶地質調查中心
? 上海師范大學
? 西安農科院
? 北京師范大學
? 華中農業大學
技術參數：
氣體分析模塊 | 圖片 | |
CO2測量范圍 | 0~5000ppm（可定制） |
|
CO2檢測精度 | ≤0.35ppm（可定制） | |
CO2檢出限 | 100ppm | |
CO2零點噪聲 | 0.1ppm | |
CH4測量范圍 | 0~100ppm（可定制） | |
CH4檢測精度 | ≤10ppb（1HZ） | |
CH4檢出限 | 0.01ppm | |
CH4零點噪聲 | 0.01ppm | |
H2O測量范圍 | 0~6%（可定制） | |
H2O檢測精度 | ≤讀數±1.5% | |
H2O檢出限 | 0.1ppm | |
標定 | 出廠標定無需重復標定 | |
環境溫度 | -30-60℃ | |
環境濕度 | <99% R.H，無冷凝 | |
供電電池 | 鋰電池 | |
充電電源 | 12VDC | |
尺寸/重量 | 主機：55 x 26 x 26 cm；重量(含太陽能板)：8 kg | |
圓形呼吸室 | 圖片 | |
呼吸室類型 | 透明（鋁合金）/非透明（亞克力） |
|
測量方式 | 動壓平衡流通式測量 | |
充電電源 | 12VDC | |
控制方式 | 主控機控制 | |
腔室尺寸 | 220mm（D）*120mm（H）（可選） | |
測量體積 | 3140cm3 | |
測量面積 | 314cm2 | |
標定 | 出廠標定無需重復標定 | |
取樣流速 | 標準1L/min，可調 | |
整體外形尺寸 | 440mm（L）×260mm（W）×260mm（H） | |
整體重量 | 5.0Kg | |
智能升降呼吸室 | 圖片 | |
呼吸室類型 | 透明/非透明（可定制） |
|
腔室尺寸 | 250mm（D）*100mm(H) | |
整體外形尺寸 | 400mm（L）×330mm（W）×330mm（H） | |
測量體積 | 4188.67cm3 +土壤環內體積 | |
測量面積 | 295.58cm2 | |
測量方式 | 動壓平衡流通式測量 | |
工作方式 | 可控自動開合 | |
控制方式 | WIFI控制 | |
接口 | SDI-12接口2個 | |
供電 | 內置鋰電池 | |
鋰電池容量 | 10000mAH | |
充電電壓 | 12V | |
包裝 | 航空箱 | |
整體重量 | 3.5Kg | |
主要特點：
主控軟件可與不同品牌、不同型號的各類氣體分析儀，采集其實時測量數據，并進行計算。
主控軟件可同時控制不同類型的土壤呼吸室（包括大氣廓線采樣探頭、土壤呼吸室，地下采氣廓線等）。
主控軟件對各個呼吸室獨立設置運行參數（測量時間、平衡時間、通量計算時間）及通量計算參數（土壤環面積、腔室體積）。
主控軟件可自主設定相關通量計算參數，當一個樣品測試完畢后，即刻計算氣體通量數據并顯示在主界面上。
主控軟件可通過實時通量計算按鈕控制系統是否實時計算氣體通量，當選擇實時通量計算時，系統實時計算氣體實時通量數據并顯示在主界面上。
可通過主控軟件查看歷史通量測量值。
主控軟件將原始數據及通量計算結果分別保存，配套數據后處理軟件可對原始數據進行異常值剔除等操作后，再進行通量計算。
主控軟件原始數據與通量計算結果數據可設定分別保存在不同文件夾中，也可以按照項目，日期自動建立文件夾，方便后期數據再處理。
主控軟件具體地圖路徑顯示功能，可用于路徑規劃，園區走航等監測。
主控軟件單點標定操
主控軟件支持單點標定，當設備連入標氣后，只需簡單操作幾步，即可通過智聯多路器主控軟件可以把儀器校準系數直接寫入到多組分溫室氣體分析儀中（限指定型號分析儀，分析儀需開放標定接口）。注明：儀器標定是不可逆行為，需要在工程師指導下進行，更改配置文件后，重新啟動軟件，可顯示儀器標定按鈕。
遠程數據傳輸設定
主控軟件可以設定不同的物聯網平臺網絡端口參數，通過MQTT協議將實時測量數據及通量計算結果上傳到指定的物聯網平臺上。
主控軟件可以設定TCP服務器參數，可以啟動TCP服務，向其他獲得安全許可的平臺轉發數據。
TDLAS直接吸收技術
