系統簡介：

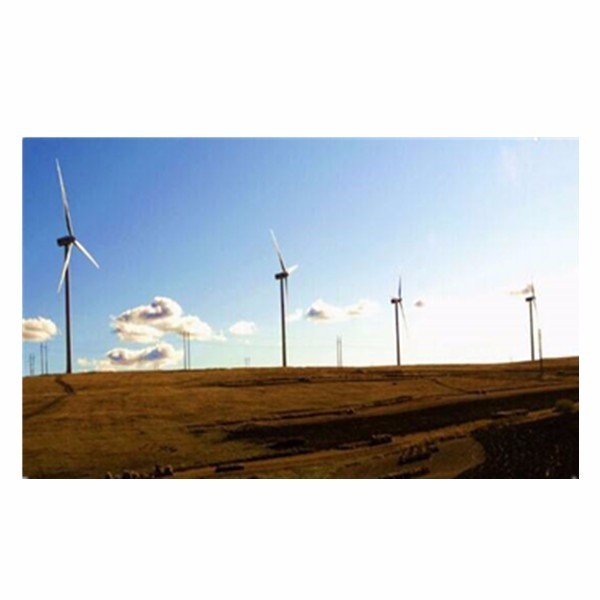

DJ-651C陸地風能評估測量系統以美國CSI公司的CR1000Xe數據采集器為核心，進行風電場項目前期的風能資源分析評估，尋找風資源豐富的區域，進行選址和建設規劃。系統的采樣頻率可以根據用戶需要自定義（頻率范圍取決于所選傳感器）。輸出數據可以根據用戶需要和行業標準來靈活定義，并設置所采集數據的計算與分析。
系統特點：
可實時顯示數據、定時接收數據。實時發送數據；
自動定時下載數據，無需人員采集數據；
多種數據傳送方式，如GSM、GPRS/CDMA 、衛星等；
輸出數據為表格式，便于在Excel和各種數據處理軟件和數據庫軟件下調用；
測量參數：
風速風向、溫濕度、大氣壓等
可擴展測量參數：
太陽輻射、土壤溫濕度、鹽度等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000Xe數據采集器 | ||
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） 無冷凝結露的環境 |  |
最大掃頻 | 1000Hz | |
外殼材質 | 陽極氧化鋁 | |
模擬輸入 | 16個單端輸入或8組差分輸入（需要單獨配置）。兩個測量不經處理的0-20 mA或4-20 mA信號的模擬輸入端口。四個具有脈沖或數字信號輸入輸出功能的模擬輸入端口。 | |
脈沖計數 | 10個 (P1 to P2 and C1 to C8) | |
電壓激勵終端 | 4個 (VX1 to VX4) | |
最大輸出/輸入電流 | ±40 mA(電壓激勵) 50mA(穩壓3.3或5V) | |
通信端口 | USB-C, Ethernet, RS232, RS485/422, CS I/O, CPI | |
12V開關 | 2個端子，另加上CS I/O引腳8 | |
數字I/O | 8個可配置為數字輸入輸出的端子(C1-C8)，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數以及UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI串口通信功能。端子可成對配置，用于某些功能5V或3.3V的電平邏輯。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 此精度規格不包括傳感器或測量噪聲： 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-36Vdc輸入 | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
網絡協議 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通訊協議 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA, 01 83, I2C, SPI, CampbellCloud HTTPS/MQTTS和其他 | |
內部存儲 | 4M的SRAM內存與75M的FLASH閃存，4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持16GB | |
空閑消耗電流(平均值) | < 1.5 mA@12Vdc | |
激活消耗電流(平均值) | 1.1 mA (1 Hz scan @ 24 Vdc) 1.7 mA (1 Hz scan @ 12 Vdc) 57 mA (20 Hz scan @ 12 Vdc) | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
CS106氣壓傳感器 | ||
量程 | 500 - 1100 hPa |
|
長期穩定性 | ±0.1 hPa每年 | |
設置時間 | 通電1s后達到完全精度 | |
響應時間 | 測量后500ms達到完全精度 | |
輸出電壓 | 0 - 2.5Vdc | |
供電電壓 | 10 - 30V直流供電 | |
海拔高度 | 低于海平面609.6米（2000英尺）(如礦井）至海拔4572米（15000英尺） | |
精度 | ±1.0 hPa（-20℃ - +45℃） ±1.5 hPa（-40℃ - +60℃） 精度是指端點非線性、滯后、重復性和校準不確定性的平方根 ±0.3 hPa（+20℃） ±0.6 hPa（0℃ - 40℃） | |
線性 | ±0.25 hPa | |
滯后性 | ±0.03 hPa | |
重復性 | ±0.03 hPa | |
校準誤差 | ±0.15 hPa | |
電流消耗 | < 4mA（活躍) < 1uA（休眠模式） | |
溫度范圍 | -40℃ - +60℃ | |
線纜長度 | 76.2cm | |
尺寸 | 6.8×9.7×2.8 cm（2.7×3.8×1.1英寸） | |
重量 | 90g | |
HYGROVUE10空氣溫濕度傳感器 | ||
傳感元件 | 由Campbell Scientific修改的SHT35 |
|
通訊標準 | SDI-12 V1.4（響應命令子集） | |
電源電壓 | 7到28 Vdc | |
EMC檢測 | 經測試并符合IEC61326：2013標準。 | |
工作溫度 | -40℃至+ 70℃ | |
主要外殼材料 | 白色PET-P | |
電子密封分類 | IP67 | |
傳感器帽直徑 | 12.5毫米（0.5英寸） | |
連接器的主體直徑 | 18毫米（0.7英寸） | |
長度 | 180毫米（7.1英寸），未裝電纜 | |
傳感器體重量 | 50克（1.8盎司） | |
重量 | 250克（8.8盎司），含5米（16.4英尺）電纜重量 | |
功耗 | ||
休眠 | 50μA | |
測量期間 | 0.6 mA（耗時0.5 s） | |
相對濕度測量 | ||
測量范圍 | 0至100％RH | |
精度（25℃時） | ±1.5％（在0至80％RH的范圍內） ±2％（在80至100％RH的范圍內） | |
短期滯后 | <±1％RH | |
其他溫度下的附加誤差 | <±1％RH（-40℃至+ 60℃） | |
長期穩定性 | 每年±0.5％（清潔空氣條件下的最大漂移） | |
數據分辨率 | 0.001％RH | |
重復性 | 0.05％RH（3σ噪音水平） | |
響應時間（安裝過濾器） | 8秒（空氣以1米/秒的速度移動時響應時間為63％） | |
溫度測量 | ||
標準測量范圍 | -40℃至+ 70℃ | |
準確性 | ±0.2℃（在-40至+ 70℃范圍內）±0.1℃（-20至+ 60℃范圍內） | |
長期漂移 | 每年<0.03℃ | |
數據分辨率 | 0.001℃下 | |
重復性 | 0.04℃（3σ噪音水平） | |
響應時間（安裝過濾器） | <130秒（空氣以1米/秒的速度移動時響應時間為63％） | |
校準可追溯性 | NIST和NPL標準 | |
020C風向傳感器 | ||
測量參數 | 風向 |
|
風向測量 | 電位計（半橋） | |
電氣范圍 | 0° 至 357° | |
機械范圍 | 0° 至 360° | |
測量閾值 | 0.5 mph | |
測量線性度 | ±滿量程的 0.5% | |
阻尼比 | 0.4 | |
精度 | ±3° | |
傳感器翼型葉片測量說明 | ||
延遲距離 | < 91 厘米（3 英尺） | |
工作溫度范圍 | -50° 至 +85°C（-58° 至 +185°F） | |
輸出 | 0 至 5 Vdc，0 至 360°（0 至 2.5 Vdc 可選） | |
輸出阻抗 | 最大 100 Ω | |
表面處理 | 陽極氧化鋁 | |
最大電纜長度 | 91.44 米（300 英尺） | |
重量 | 0.68 千克（1.5 磅） | |
014A風速傳感器 | ||
測量說明 | 風速 |
 |
測量范圍 | 0 至 45 m/s（0 至 100 mph） | |
起始風速 | 0.45 m/s （1.0 mph） | |
精度 | 0.11 m/s （0.25 mph） 或 1.5% | |
工作溫度范圍 | 50° 至 +70°C | |
輸出參數 | 極性（方向和速度）或正交（Ux 和 Uy 風） | |
直徑 | 10.4 厘米（4.1 英寸） | |
長度 | 34.80 厘米（13.7英寸） | |
重量 | 315克（11 盎司） | |
電纜重量 | 每 3 米（10 英尺）長度 140 克（5 盎司） | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
