土壤生態系統中的碳元素主要是通過土壤呼吸來實現碳循環，對土壤呼吸過程中CO2釋放量的準確監測是評價生態系統中碳匯過程的關鍵。通量測定法是常用的測定方法，即直接測定土壤和大氣間的CO2交換量，也是評價土壤生態系統碳循環過程的關鍵。系統可應用于土壤碳通量監測、森林碳通量監測、溫室氣體排放監測、空氣質量監測、城市污染氣體排放監測、固定污染源排放監測；高校關于環境科學、農業學與林業學相關研究等。
系統介紹：土壤呼吸是陸地生態系統的主要碳源，據報道，歐洲通量項目EUROFLUX 18個森林類型的平均年土壤呼吸占其總初級生產力的49%（Janssens et al., 2001），Law等（Law et al. 2001）研究發現，土壤呼吸約占整個生態系統呼吸的四分之三。土壤碳庫細微的變化都將對大氣CO2濃度造成重大影響，因此研究土壤碳動態及其CO2排放對于預測大氣CO2濃度變化成為迫切的重要課題。有關土壤表層CO2通量（土壤總呼吸）研究很多，但這顯然并不足以闡釋土壤CO2生產過程，土壤剖面CO2垂直梯度研究越來越成為土壤呼吸乃至生態系統碳循環研究的熱點。
土壤不同層面（深度）CO2生產的持續監測對于理解土壤CO2動態尤為重要，可以闡明由土壤到大氣CO2通量隨季節、光照、溫度、濕度及土壤特性的變化特征。另外，土壤垂直梯度CO2監測可以與廣泛使用的渦度相關監測比較，從而定量研究分析生態系統的碳交換。
系統概述：土壤生態系統中的碳元素主要是通過土壤呼吸來實現碳循環，對土壤呼吸過程中CO2釋放量的準確監測是評價生態系統中碳匯過程的關鍵。通量測定法是常用的測定方法，即直接測定土壤和大氣間的CO2交換量，也是評價土壤生態系統碳循環過程的關鍵。系統可應用于土壤碳通量監測、森林碳通量監測、溫室氣體排放監測、空氣質量監測、城市污染氣體排放監測、固定污染源排放監測；高校關于環境科學、農業學與林業學相關研究等。
系統特點：
按用戶設定的測量間隔定時、自動測量CO2梯度參數。
通過Internet傳輸數據，用戶無需到測點下載數據，只要能上網，可隨時查看系統運行情況、下載最新和歷史數據。
系統具有多種供電方式，交直流兩用或配太陽能電池供電。
防護級別達到IP66級，完善的防雷擊、抗干擾等保護措施。
工作環境：溫度：-40～55℃，濕度：100％，抗風等級：≤75m/s。
測量參數：
CO2濃度
可擴展測量參數：
土壤水分、土壤溫度、土壤電導率、氣象參數等
技術參數：
DJ-6095數據采集器 | 圖片 | |
工作溫度 | -20 至 70°C，使用外部電池低溫可擴展至-40℃ |
|
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量；選配擴展板，最多可測支持60個單端輸入 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
擴展板 | 19位分辨率，量程可選5mV、50mV、500mV、5000mV，阻抗小于1KΩ，基本分辨率分別為0.5uV、5uV、0.05mV、0.5mV，精度±(0.01%*讀數+2*量程分辨率) | |
供電 | 使用內置鋰電池時：18-24V，最大充電電流2A 使用外接電池時：12-16V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
內部鋰電池 | 根據需求可選16Ah/12.8V磷酸鐵鋰電池 | |
電力消耗 | 休眠：0.22mA，測量：12mA(不含傳感器)，網絡發送：最大40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲 | |
充電 | 內置 MPPT 功能的太陽能充電控制電路 | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |

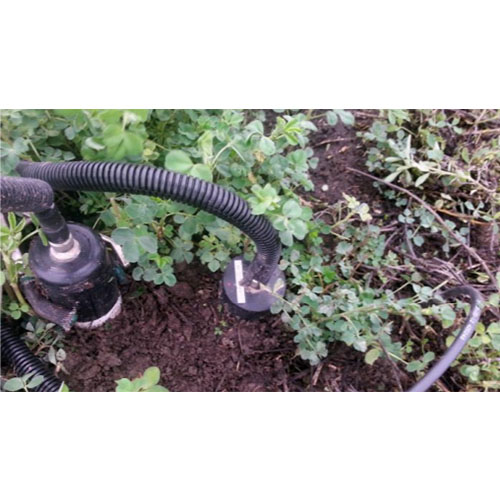

DJ-2260土壤CO2傳感器 | ||
測量參數 | CO2濃度 |
|
測量范圍 | 0-20000ppm（可選配30000ppm） | |
精度（25℃以及1013hpa下） | 讀數±40ppm | |
校準不確定度 | ±38ppm或者讀數的±2% | |
工作溫度 | -40-70℃ | |
工作濕度 | 0-100%相對濕度，無冷凝 | |
產品尺寸 | 圓柱體（不含線纜，長220mm，切面圓直徑為40mm） | |
防護等級 | IP68（水中測量最大深度是3米） | |
輸出類型 | Modbus-RS485（默認）（可選直流電壓 或 電流） | |
工作電壓 | 12-30V DC供電 | |
線纜長度 | 5米（可定制） | |
功耗 | 持續運行0.4W（最大0.5W） | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
| 表面最大負載能力 | 60m/s（200kg/sq.m） | |
